Геометрические параметры операции

Геометрические параметры операции отображаются в графическом окне. К ним относятся деталь, заготовка, оснастка и рабочее задание. Способ отображения параметра задается с помощью значка напротив соответствующего узла. При одинарном нажатии на значок объект меняет статус: видимый/невидимый. Активный параметр всегда видимый, вне зависимости от его статуса.

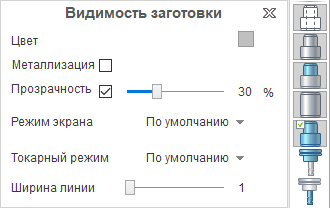

Во всплывающем меню можно указать цвет и режим визуализации:

images/download/attachments/79715624/geomparam1_rus.png

Режим <По умолчанию> означает, что объект будет рисоваться так, как указывает глобальный режим в главном меню.

images/download/thumbnails/79715624/geomparam2_rus.png

В остальных случаях объект рисуется согласно выбранному режиму.
