Позиционирование детали на станке

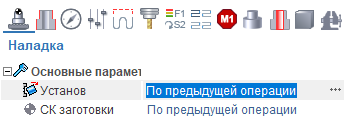

Положение детали на станке определяется параметром Установ на панели Настройка.

images/download/attachments/79715668/image2020-4-3_16-17-55.png

Для изменения установа просто щелкните мышью на кнопке с тремя точками. В результате появится окно задания установа.

images/www.sprut.ru/files/SprutCAM11/documentation/f_clip0820.png

В этом окне Вы можете выбрать Базовую систему координат заготовки, а также задать дополнительные пространственные преобразования, включающие сдвиг по линейным осям станка XYZ и поворот вокруг тех же осей.

Базовая СК определяет начальное положение заготовки в приспособлении: заготовка закрепляется в приспособлении таким образом, что Базовая СК совмещается с присоединительной системой координат приспособления.

Смещение вдоль используется для дополнительного перемещения заготовки по осям XYZ.

Поворот вокруг используется для дополнительного вращения заготовки вокруг линейных осей..

Задавать установ очень удобно с помощью колеса мыши. Просто поместите указатель мыши над параметром, который Вы хотите изменить и прокрутите колесо мыши. Результат немедленно отображается в графической области.


Особенности позиционирования деталей на токарных станках описаны в теме "Позиционирование детали" главы "Обработка на токарно-фрезерных станках".
