Задание шаблона отверстий
В системе присутствуют следующие виды шаблонов: < Линейный >, < Круговой >, < Угловой >, < Концентрический >, < Параллелограмм >.

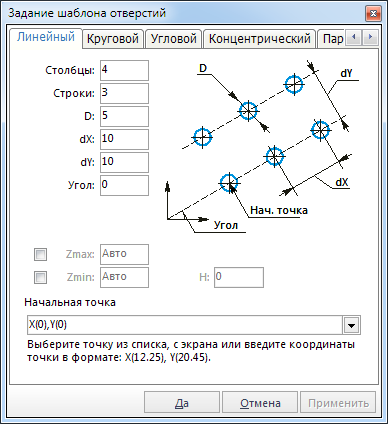

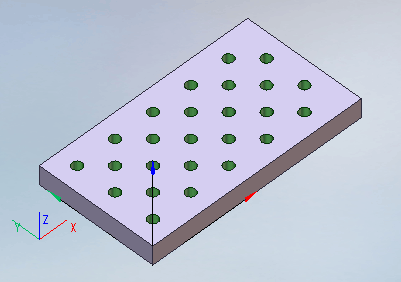

На странице <Линейный> производится задание шаблона в виде прямоугольной сетки:

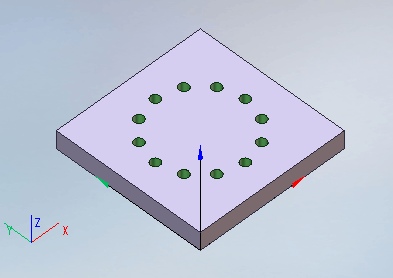

На странице < Круговой > производится задание шаблона в виде окружности:

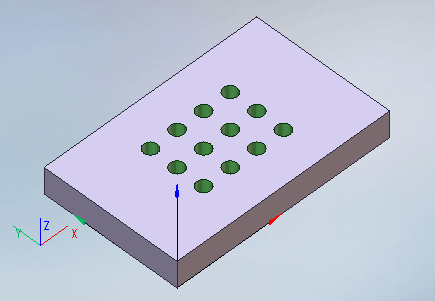

На странице < Угловой > производится задание шаблона в виде сетки:

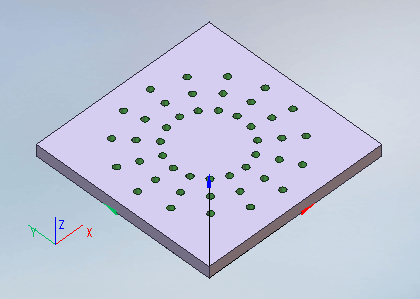

На странице < Концентрический > производится задание шаблона в виде концентрических окружностей:

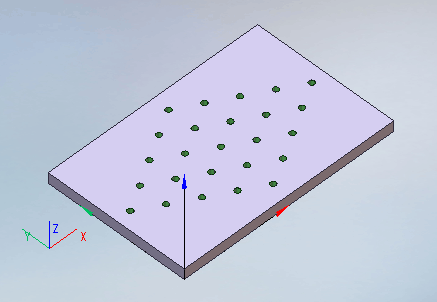

На странице < Параллелограмм > производится задание шаблона в виде параллелограмма:
Использование шаблонов совместно с автоматическим определением уровней отверстия позволяет реализовать схему черновой обработки осевым врезанием.
