Оснастка

Создание новой оснастки

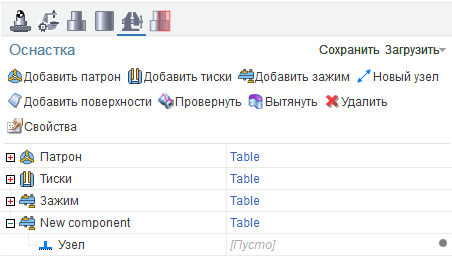

Для создания оборудования необходимо выбрать существующий шаблон либо создать свой вариант оборудования с помощью кнопки "Новый узел".

Вновь созданный шаблон и узлы можно увидеть в дереве оборудования.

images/download/attachments/79718131/image2021-5-21_17-11-1.png

Геометрия

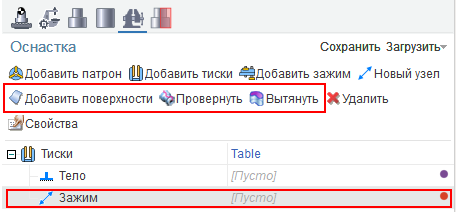

Чтобы добавить геометрию, нужно выбрать узел оборудования и нажать одну из кнопок геометрии.

images/download/attachments/79718131/image2021-5-21_17-12-16.png

Настройка параметров узла

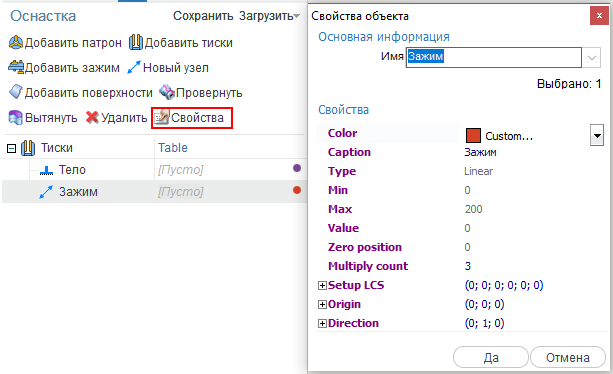

Настройка параметров узла выполняется в окне свойств, которое можно открыть, дважды щелкнув по узлу дерева или нажав кнопку свойств на главной панели страницы.

images/download/attachments/79718131/image2021-5-21_17-14-0.png

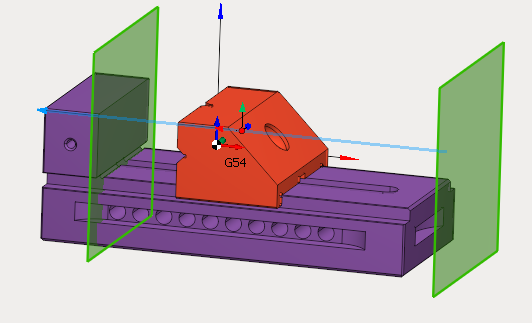

Основные параметры узла, такие как максимальное (минимальное) положение, направление движения и ось вращения, так же можно указать с помощью визуальных объектов.

images/download/attachments/79718131/image2021-4-29_14-24-36.png

Настройка компонента

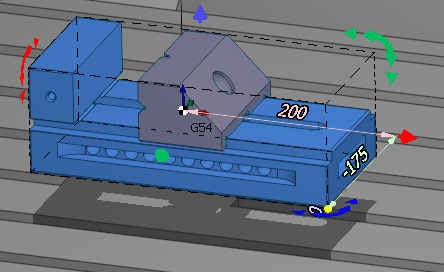

Настройка положения компонента производиться с помощью визуального объекта.

images/download/attachments/79718131/image2021-4-29_14-45-10.png

Его можно вызвать двойным щелчком по узлу или одним щелчком в режиме редактирования компонента.images/download/thumbnails/79718131/image2021-4-29_14-47-33.png .

При правом щелчке кнопки мыши на визуальном объекте вызывается панельimages/download/thumbnails/79718131/image2021-4-29_14-53-34.png , которая позволяет копировать и удалять компоненты.

Привязка системы координат

Если ваше оборудование определено в узле станка, то оно привязано к определенному установу и перемещается со станком.

images/download/attachments/79718131/image2021-5-24_17-21-43.png

Если оно находится в узле операции, то оно привязано к текущему установу и может перемещаться как со станком, так и с деталью.

images/download/attachments/79718131/image2021-5-24_17-19-35.png

Сохранение и загрузка

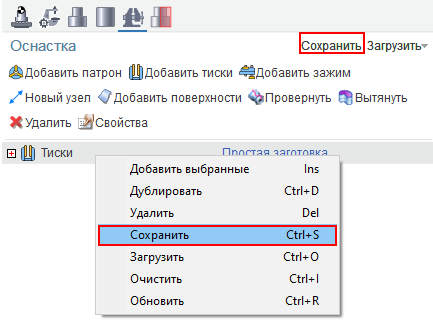

Оборудование можно сохранить, щелкнув правой кнопкой мыши в дереве компонентов или нажав кнопку «Сохранить».

images/download/attachments/79718131/image2021-5-21_17-16-59.png

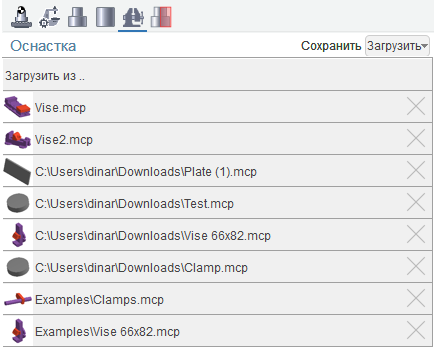

Оборудование можно загрузить, щелкнув правой кнопкой мыши в дереве компонентов или в раскрывающейся панели кнопки «Загрузить из..».

images/download/attachments/79718131/image2021-5-21_17-17-52.png
